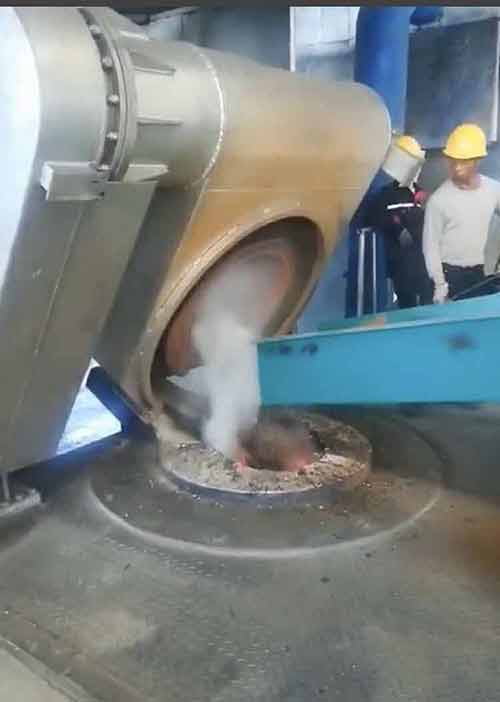

在鑄造廠中，電爐除塵器是必不可少的設備，用于凈化排放的廢氣，以保護環境和員工的健康。然而，隨著時間的推移和技術的進步，電爐除塵器的性能和效率可能會下降，需要進行改造和升級。

一、設計依據

　　1．本設計依據冶金工業部《鋼鐵工業煙氣凈化技術政策規定》第七章“鐵合金電爐煙煙氣凈化”中有關規定。

　　2．廢氣排放執行GB9078-1996《工業爐窯大氣污染物排放標準》中一級排放標準。

　　3．產生的噪聲執行GB12348-90《工業企業廠界噪聲標準》之規定，即廠界噪聲白天≤65db,夜間≤55db。

二、設計目標：

　　1．煙氣排放濃度<50mg/Nm3.系統除塵效率>99.8%。

　　2. 回收的硅粉其含SiO2量≥92%。

　　3．投資省、結構合理、維護簡便，運行費用低。

三、低壓脈沖除塵系統

　　負壓過濾式除塵系統在硅粉予處理器前端與正壓過濾式沒有區別。區別在于除塵器設在主引風機前端（入口前），凈化后的煙氣是通過煙囪排放的。與傳統的負壓過濾反吹清灰所不同的是此方案采用的是負壓過濾脈沖清灰方式，所選除塵設備是：JDDM系列長袋低壓脈沖布袋除塵器。

此項技術的成功應用改變了傳統的負壓過濾式除塵器投資大，設備體積大，清灰效果不夠，設備運行阻力偏高等缺陷，脈沖清灰方式布袋除塵器應用在鐵合金礦熱爐上，是國內新的除塵技術。它的特點是：

　?。?）投資省，占地面積小。該設備選用的新型復合濾料與玻纖濾料相比其耐磨性、抗折性及剝離強度有明顯提高，即能耐高溫，又能提高過濾風速，是玻纖濾料的一倍，相應地減少了除塵器過濾面積，是玻纖濾袋除塵器過濾面積的一半，設備重量比較輕50%。達到了降低投資成本，減少占地面積的目的。

　?。?）清灰效果好。清灰效果是除塵器使用的關鍵因素，該設備采用大口徑淹沒式直通脈沖閥，噴吹阻力小，氣壓低，清灰瞬間噴吹壓力達到2000pa，強力清灰徹底、效果好。所用脈沖閥膜片系中美合資技術，使用壽命為100萬次。

　　（3）維護方便。該設備采用上揭蓋結構，即揭開上蓋就可抽出濾袋框架換袋。其濾袋使用壽命為18-24個月，玻纖濾料一般為8-12個月，維修周期相對延長。運行費用相對減小。

　　（4）負壓式除塵系統其主風機處于清潔氣流工作環境，主風機的葉片無需清潔維護，風機運行相對穩定。

四、主要設備組成

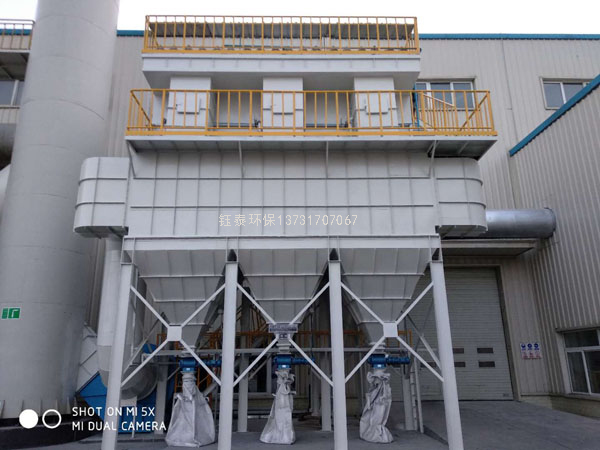

　　除塵器由除塵室、過濾單元、貯氣包、電磁脈沖閥、脈沖控制儀、凈氣室、集灰斗、鋼架平臺等組成；根據系統自動控制需要，還可另配套集灰斗高低料位計、進出口差壓變送器、以及行星鎖氣輸灰機。 過濾單元是除塵器的關鍵部件，過濾單元由骨架和濾袋組成，骨架采用整體式模焊骨架，骨架上部配有整體文氏管，具有整體性能好、耐腐蝕、表面光潔度高、不損壞濾袋、便于整體固定和密封性強等優點。 濾袋由專用設備制造加工，袋口配有彈簧骨架，由于采用了小直徑濾袋，濾袋使用壽命長、整體積小、清灰效果好。過濾單元與除塵體花板采用彈簧卡圈漲緊裝配，便于拆裝維護，具有良好的密封性能。

五、 工作原理

　　含塵氣體在負壓氣流的作用下，從分離器的入口進入除塵體，通過濾袋過濾作用，粉塵從氣流中分離出來，被凈化了的干凈氣體從濾袋內部進入凈氣室排出；粉塵經過濾袋過濾時，粉塵留在濾袋的外表面形成灰餅層，當過濾粉塵達到一定厚度或一定時間時，除塵器運行阻力加大，為使阻力控制在限定的范圍內（一般為120~150mmH2O），除塵器設有差壓變送器（或壓力控制儀表）或時間繼電器，在線檢測除塵室與凈氣室壓差，當壓差達到設定值時，向脈沖控制儀發出信號，由脈沖控制儀發出指令按順序觸發開啟各脈沖閥，使氣包內的壓縮空氣由噴吹管各孔眼噴射到各對應的文氏管（稱一次風）。在高速氣流通過文氏管時誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋，造成濾袋瞬間急劇膨脹。由于氣流的反向作用，使積附在濾袋上的粉塵脫落，脈沖閥關閉后，再次產生反向氣流，使濾袋急速回縮，形成一脹一縮，形成濾袋漲縮抖動，積附在濾袋外部的粉餅因慣性作用而脫落，使濾袋得到更新，被清掉的粉塵落入除塵器下部的灰斗中。 差壓變送器是用來測定分離器凈氣室和塵氣室的壓力差，并傳送到控制室，當壓差值達到設定值時，發出信號，指令脈沖控制儀動作，再由脈沖閥實現對濾袋的反吹，完成周期性濾袋更新。當差壓變送器超過高限設定值時，差壓變送器發出信號指示除塵器濾袋已損壞，應停機檢修。

　　分離器灰斗壁上裝有料位計，當灰斗內存灰達到設定高度時，料位計應當發出信號，指示排灰設備進行排灰。除塵器灰斗下部設有行星鎖氣輸灰閥，可實現在負壓工作狀態下將灰斗集灰排入灰?guī)臁?根據礦熱爐溫度高、煙塵量大、煙塵粉塵比重較輕、不易清灰等問題。我公司專門研究設計了該設備。
六、該設備的特點：

　　1、 電爐出口煙氣溫度能達到450°以上很難處理，我們?yōu)榇藢ｉT設計了戶外用自然冷卻系統，這種冷卻系統不用耗費能源，動力，能極大的節省成本，在此基礎上我們又加了冷風閥，以備溫度過高時使用，且都是自動化控制。

　　2、 煙囪上我們給加了控制閥門，用時可以關閉，這樣可以減小設計風量，可降低除塵器的制作成本。

　　3、 電爐的煙塵，質輕、易沾附，根據這種狀況，我們選用了長袋低壓脈沖除塵器，風速適當低一點，好清灰。

　　4、 濾袋使用的特殊的高溫濾料，成本低、效果好、使用周期長。
